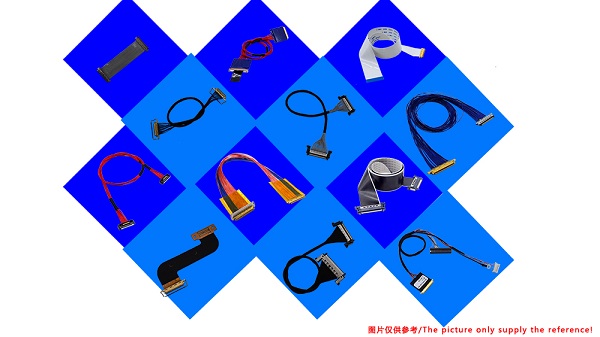

KEL USLS20-30|0.4mm间距|#38-#46极细同轴线束是一款：由KEL(日本科陆)公司生产的USLS系列中料号为USLS20-30|接点间距:0.4mm的极细同轴连接器与可适配的极细同轴线(AWG):#38 #40 #42 #44 #46通过特有的生产制程工艺组装而成的一种线束产品.苏州汇成元电子科技有限公司专业生产极细同轴线束-生产及代理销售KEL(日本科陆)USLS20-30|0.4mm间距|#38-#46极细同轴线束.下图为他们公司所生产的极细同轴线束(Micro Coaxial Cable)线束组立产品部分实物图片(图片仅供参考).

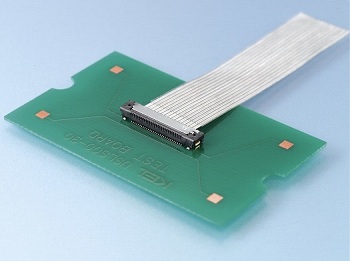

1、KEL USLS20-30|0.4mm间距|#38-#46极细同轴线束所使用的连接器 示意图及规格与特点：
| “USLS 系列”是用于0.4 mm间距极细同轴电缆（AWG#42）的压焊连接器;“USL 系列”它是一种堆叠连接类型。在手机等中，底板的密度越来越大，在底板的边缘安装连接器变得不可能。该产品确保了 0.35 mm 的有效配对长度配合长度并实现了 1.65 mm 的低剖面堆叠高度。它具有防撬结构，这是堆叠安装类型的问题。由于堆叠安装，在配合过程中具有出色的可加工性。该系列产品涵盖20、30和40极数。该产品的一大特点是它是一种无铅产品，采用无焊料连接和批量压焊式。通过准备堆叠类型，可以支持一侧底板侧连接器的直角 (USL) 和一侧底板侧连接器的直角 (USLS) 组合。此外，还可以在手机中的后接通电缆。 |
| 特征 |
| 连接器安装高度为1.65毫米，配合宽度为3.05毫米。 |
| 可以应对的微型同轴电缆（AWG＃42）。 |
| 压接，因此提高了连接可靠性，并使连接器紧凑。 |
| 采用金属壳噪音对策和产品强度。 |
| 多点处提供接地端子传输特点/ EMS特性。 |
| 确保了0.35毫米的有效配对长度 |
| 底板镍屏障以防止焊料浮起。 |
| 压接后接通电缆可将电缆穿过φ4mm的细管。 |
| 提供特殊的提取夹具。 |
2、苏州汇成元电子生产的极细同轴线束所使用的KEL公司的极细同轴线连接器料号或型号明细如下：
| SSL20-10SB | SSL20-20SB | SSL20-30SB | SSL20-40SB | USL20-20S |
| USL20-30S | USL20-40S | TMC21-51-1 | USLS20-20 | USLS20-30 |
| USLS20-40 | USLS21-34 | XSLS20-30 | XSLS20-40 | XSLS20-40-A |
| XSLS20-40-B | XSLS20-52-B | XSL20-48S | TSL21-31S | TSL00-31L-A |
| TSL00-31S-A |
3、如何购买或了解 KEL USLS20-30|0.4mm间距|#38-#46极细同轴线束组立产品？：
苏州汇成元电子科技有限公司-生产/销售极细同轴线束组件(Micro Coaxial Cable)产品；如果您想购买或了解他们可提供哪些 极细同轴线束|Micro Coaxial Cable线束组立产品与解决方案，欢迎通过下面方式联系他们。
联系人：张经理, 手机：18913228573(微信同号), 邮箱：King_Zhang@Jkfconn.com, 电话：0512-36851680, QQ ：2991550717
地 址：江苏省苏州市昆山市张浦镇永燃路2号
连接器是一种电子元件，用于连接电子设备、电路板或电缆的装置以及用于连接电子设备中的不同部分或不同设备之间的电气信号和电源。连接器的主要作用是在不损害信号质量的情况下传输电信号、电源和数据，连接器的主要作用包括：电气连接、机械连接、信号传输、模块化设计、易插拔性等；连接器的应用领域非常广泛，涵盖了电子、通信、汽车、航空航天、医疗设备、工业自动化等多个领域。
线束（也称为线束组件或线缆组件）是一种由多个电线和电缆捆绑在一起形成的组件。这些电线和电缆通常具有不同的颜色、编号和连接器，以便正确连接并传递电信号或电力。线束的主要目的是简化电气系统的安装、维护和修理过程。线束通常在工厂中预先组装好，然后在整个系统中安装。线束的主要作用包括：简化安装、降低错误连接的风险、提高可靠性、易于维护和修理等；线束应用的领域包括：汽车工业、航空航天工业、电子设备制造业、工业自动化、医疗设备等。
