极细同轴线束-生产/提供KEL XSLS20-40|0.25mm间距|#44-#46极细同轴线束

极细同轴线束-生产/提供KEL  XSLS20-40|0.25mm间距|#44-#46极细同轴线束
简介
KEL XSLS20-40极细同轴线束是一款:由KEL(日本科陆)公司生产的XSLS系列中料号为XSLS20-40|接点间距:0.25mm的极细同轴连接器与可适配的极细同轴线(AWG):#44 #46通过特有的生产制程工艺组装而成的一种线束产品.
极细同轴线束-生产/提供KEL XSLS20-40|0.25mm间距|#44-#46极细同轴线束

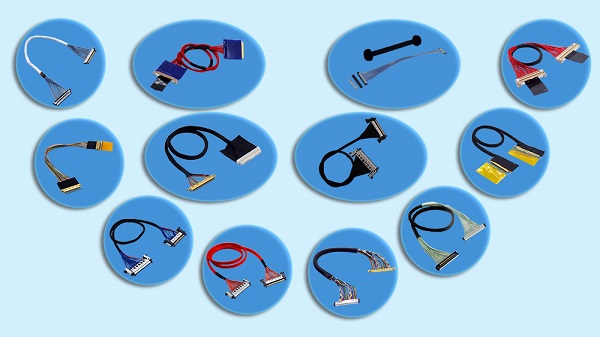

KEL XSLS20-40极细同轴线束是一款:由KEL(日本科陆)公司生产的XSLS系列中料号为XSLS20-40|接点间距:0.25mm的极细同轴连接器与可适配的极细同轴线(AWG):#44 #46通过特有的生产制程工艺组装而成的一种线束产品.苏州汇成元电子科技有限公司专业生产极细同轴线束-生产及代理销售KEL(日本科陆)XSLS20-40|0.25mm间距|#44-#46极细同轴线束.下图为他们公司所生产的极细同轴线束(Micro Coaxial Cable)线束组立产品部分实物图片(图片仅供参考).

极细同轴线束-20

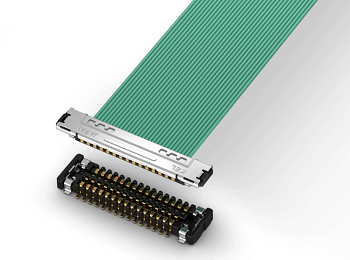

1、KEL  XSLS20-40|0.25mm间距|36awg-46awg|极细同轴线束所使用的连接器 示意图及规格与特点:

XSLS系列-1

“XSLS   系列”是用于极细同轴电缆的 0.25mm 间距连接器“XSL 系列”的堆叠连接型。间距为 0.25   mm,是业界最小的连接器,但通过准备堆叠连接类型,可以进一步节省底板的空间。与传统的“XSL 系列”相比,底板占用面积减少了   56%。此外,通过用树脂覆盖连接器的底部,可以在连接器的正下方布线。“XSLS   系列”可兼容传输特性优异的超细同轴电缆(AWG#44、AWG#46),同时也是具有优异柔韧性的电缆,可实现底板间高度灵活的连接布局。也可以通过铰链部等细管,是增加用户的底板设计自由度的产品。提供   30、40 和 52极数。
特征
连接器安装高度为1.44毫米,配合宽度为3.05毫米。
应对微同轴线缆(AWG#44,46)。
信号线热脉冲统一焊接方式可实现稳定且高度可靠的连接。
采用金属壳噪音对策和产品强度。
多点处提供接地端子传输特点/   EMS特性。
确保了0.31   mm的有效配对长度
底板镍屏障以防止焊料浮起。
可以将电缆穿过φ2.7mm的细管。
提供特殊拆卸夹具和填缝夹具。


2、苏州汇成元电子生产的极细同轴线束所使用的KEL公司的极细同轴线连接器料号或型号明细如下:

SSL20-10SBSSL20-20SBSSL20-30SBSSL20-40SBUSL20-20S
USL20-30SUSL20-40STMC21-51-1USLS20-20USLS20-30
USLS20-40USLS21-34XSLS20-30XSLS20-40XSLS20-40-A
XSLS20-40-BXSLS20-52-BXSL20-48STSL21-31STSL00-31L-A
TSL00-31S-A




3、如何购买或了解 KEL  XSLS20-40|0.25mm间距|#44-#46极细同轴线束组立产品?:

苏州汇成元电子科技有限公司-生产/销售极细同轴线束组件(Micro Coaxial Cable)产品;如果您想购买或了解他们可提供哪些 极细同轴线束|Micro Coaxial Cable线束组立产品与解决方案,欢迎通过下面方式联系他们。

联系人:张经理, 手机:18913228573(微信同号), 邮箱:King_Zhang@Jkfconn.com, 电话:0512-36851680, QQ :2991550717

地  址:江苏省苏州市昆山市张浦镇永燃路2
